Modul 117 - Vollständige IT-Netzwerkinfrastruktur-Planung und Dokumentation
Projektübersicht
Dieses Projekt umfasst die komplette Planung, Dokumentation und Umsetzung der Netzwerkinfrastruktur für die Muster GmbH im Rahmen des Modul 117. Es beinhaltet strukturierte Verkabelung, IP-Adresskonzepte, VLAN-Segmentierung, Switch-Konfiguration und detaillierte Netzwerkpläne.
Gebäudegrundriss & Netzwerkplan

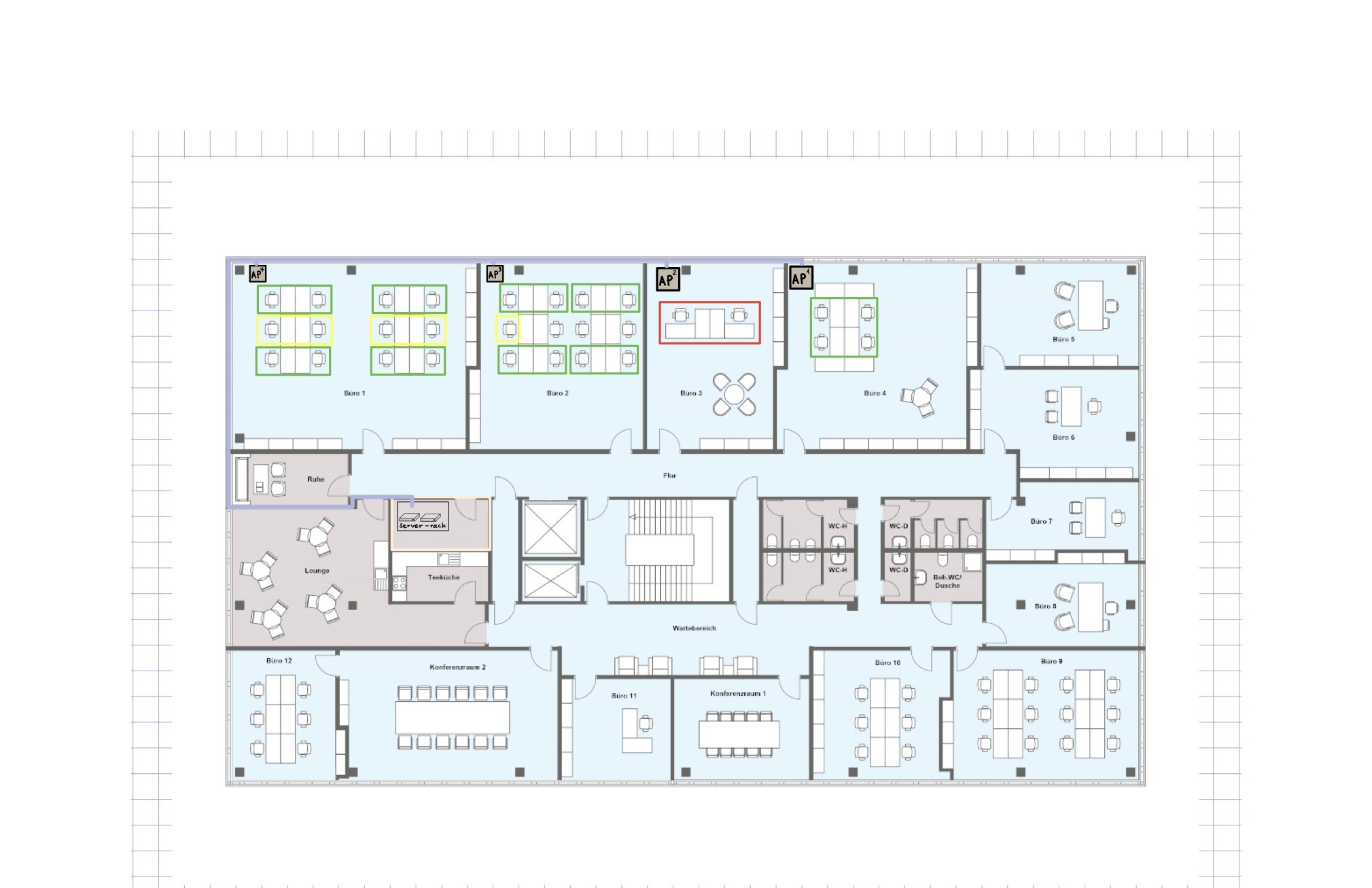

Der Grundriss zeigt die detaillierte Anordnung aller Arbeitsplätze, Netzwerkkomponenten und die strukturierte Verkabelung über alle drei Stockwerke.
🔍 Klicken für Vollansicht
📋 Legende
Netzwerkarchitektur
🏢 Gebäudestruktur
Die Muster GmbH verfügt über ein dreistöckiges Gebäude mit insgesamt ca. 60 Mitarbeitern und modernen IT-Anforderungen. Die Netzwerkinfrastruktur wurde nach aktuellen Standards geplant.
🔹 Erdgeschoss (EG)
- Serverraum mit Hauptverteilung (MDF - Main Distribution Frame)
- Empfangsbereich und Besprechungsräume
- Kantine und Sozialräume
- 24-Port Switch (Core Switch)
🔹 1. Obergeschoss (OG1)
- Büroräume der Verwaltung und Buchhaltung
- IDF (Intermediate Distribution Frame)
- 24-Port Switch (Access Switch)
- Verkabelung zu allen Arbeitsplätzen
🔹 2. Obergeschoss (OG2)
- Entwicklungsabteilung und IT-Support
- Meeting-Räume mit Videokonferenzausstattung
- IDF mit 24-Port Switch
- Redundante Uplinks zum Core Switch
IP-Adressierung & VLANs
Die IP-Adressierung basiert auf RFC 1918 privaten Adressräumen mit logischer Segmentierung durch VLANs zur Verbesserung von Sicherheit und Performance.
VLAN 10 - Management
10.0.10.0/24- • Switches, Router, Managementinterfaces
- • Gateway: 10.0.10.1
- • DHCP-Pool: 10.0.10.100 - 10.0.10.200
- • 254 nutzbare Adressen
VLAN 20 - Mitarbeiter
10.0.20.0/23- • Endgeräte der Mitarbeiter (PCs, Laptops)
- • Gateway: 10.0.20.1
- • DHCP-Pool: 10.0.20.100 - 10.0.21.250
- • 510 nutzbare Adressen
VLAN 30 - Server
10.0.30.0/24- • File-Server, Domain Controller, Datenbanken
- • Gateway: 10.0.30.1
- • Statische IP-Vergabe: 10.0.30.10 - 10.0.30.50
- • 254 nutzbare Adressen
VLAN 40 - Gäste
10.0.40.0/24- • Gäste-WLAN und Besuchergeräte
- • Gateway: 10.0.40.1
- • DHCP-Pool: 10.0.40.100 - 10.0.40.250
- • Isoliert vom internen Netz
Strukturierte Verkabelung
📡 Verkabelungskonzept
🔧 Primärverkabelung
- • Multimode-Glasfaser (OM3)
- • Verbindung MDF zu IDFs
- • 10 Gbit/s Uplinks
- • Redundante Pfade
🔌 Sekundärverkabelung
- • Cat6a Twisted-Pair (geschirmt)
- • IDF zu Arbeitsplätzen
- • 1 Gbit/s Ethernet
- • Max. 90m Länge
📍 Patchfelder
- • 19" Patchpanels (24-Port)
- • Strukturierte Beschriftung
- • Kabelbündelung in Racks
- • Farbcodierung nach VLAN
📊 Verkabelungsstandards
- TIA/EIA-568-C: Strukturierte Verkabelungssysteme für kommerzielle Gebäude
- ISO/IEC 11801: Internationale Verkabelungsstandards
- EN 50173: Europäische Norm für strukturierte Verkabelung
- Kategorie 6a (Cat6a): 10GBASE-T fähig, bis 500 MHz Bandbreite
Netzwerkkomponenten
Core Switch (MDF)
- Layer 3 Managed Switch
- 48 Ports Gigabit Ethernet
- 4x 10G SFP+ Uplinks
- VLAN, QoS, ACL Support
- Redundante Stromversorgung
Access Switches (IDFs)
- Layer 2 Managed Switch
- 24 Ports Gigabit Ethernet
- 2x 10G SFP+ Uplinks
- PoE+ für VoIP/WLAN
- VLAN-fähig
WLAN Access Points
- WiFi 6 (802.11ax)
- Dual-Band (2.4 + 5 GHz)
- PoE-Speisung (802.3at)
- VLAN-Tagging
- Zentrale Verwaltung
Firewall/Router
- Next-Gen Firewall (NGFW)
- VPN-Gateway (IPsec, SSL)
- Intrusion Prevention (IPS)
- Deep Packet Inspection
- Redundante WAN-Anbindung
Server-Infrastruktur
- Windows Server 2022 (DC)
- File-Server (NAS/SAN)
- DHCP/DNS Server
- Backup-Server
- Monitoring-System
Stromversorgung
- USV (Unterbrechungsfreie Stromversorgung)
- Redundante Netzteile
- Überspannungsschutz
- Netzwerk-fähige USV
- 15 Min. Überbrückung
Sicherheitskonzept
🔒 Netzwerksicherheit
🛡️ VLAN-Segmentierung
Trennung von Management-, Mitarbeiter-, Server- und Gäste-Netzen zur Minimierung der Angriffsfläche und Verbesserung der Kontrolle.
🔐 Access Control Lists (ACLs)
Strikte Zugriffsregeln zwischen VLANs. Gäste-VLAN ist vollständig vom internen Netz isoliert. Server nur für autorisierte Mitarbeiter erreichbar.
🔑 802.1X Authentifizierung
Port-basierte Netzwerk-Authentifizierung via RADIUS-Server. Nur autorisierte Geräte erhalten Netzwerkzugang.
🔥 Firewall-Regeln
Stateful Inspection, Applikations-Kontrolle, Geo-Blocking, IPS/IDS für Intrusion Detection und Prevention.
📊 Network Monitoring
SNMP-basiertes Monitoring, Syslog-Server, Traffic-Analyse, Alerting bei Anomalien und Performance-Problemen.
💾 Backup & Disaster Recovery
Tägliche Backups, Offsite-Speicherung, dokumentierte Recovery-Procedures, regelmäßige Restore-Tests.
Projektdokumentation
📐 Netzwerkplan
Detaillierter Grundriss mit allen Netzwerkkomponenten, Verkabelungswegen, Patchfeldern und Arbeitsplätzen für alle Stockwerke.
📋 IP-Konzept
Vollständige Adressierungstabellen, VLAN-Zuweisung, DHCP-Bereiche, statische IP-Reservierungen und Subnetting-Dokumentation.
⚙️ Switch-Konfiguration
VLAN-Konfiguration, Trunk-Ports, Port-Security, STP-Einstellungen, QoS-Policies und Management-Zugriff.
🔌 Verkabelungsplan
Kabeltypen, Längen, Beschriftungen, Patchfeld-Belegung, Farbcodierung und Dokumentation aller Verbindungen.
🛡️ Sicherheitsrichtlinien
Firewall-Regeln, ACLs, Zugriffskontrollen, Authentifizierungs-Konzept und Security Best Practices.
📊 Test-Protokolle
Kabelzertifizierung, Durchgangstests, Bandbreiten-Messungen, Latenz-Tests und Funktionsprüfungen.
Erkenntnisse & Best Practices
💡 Wichtige Erkenntnisse
📚 Planung ist essentiell
- • Detaillierte Bestandsaufnahme vor Projektstart
- • Wachstumspuffer bei IP-Adressierung einplanen (30-50%)
- • Redundanz auf kritischen Pfaden berücksichtigen
- • Dokumentation parallel zur Umsetzung erstellen
🔧 Strukturierte Verkabelung
- • Farbcodierung und Beschriftung spart Zeit bei Troubleshooting
- • Kabelzertifizierung dokumentiert Performance-Fähigkeit
- • Cat6a zukunftssicher für 10 Gbit/s
- • Kabelmanagement verhindert Kabelsalat und erleichtert Wartung
🛡️ Sicherheit von Anfang an
- • VLAN-Segmentierung erhöht Sicherheit signifikant
- • Gäste-Netz muss isoliert sein
- • Management-VLAN nur für Administratoren zugänglich
- • Port-Security verhindert unautorisierten Zugriff
📊 Monitoring & Wartung
- • Monitoring erkennt Probleme frühzeitig
- • Regelmäßige Firmware-Updates für Sicherheit
- • Backup-Konfigurationen vor Änderungen
- • Dokumentation aktuell halten
